5 ขั้นตอนการทำ Floor View

Floor View  เมนูสำหรับการจัดการแบบ, แผนผังอาคาร เพื่อ Simulate ประสิทธิภาพการทำงานของ AP ช่วยให้การตั้งค่าง่ายและเหมาะสมกับงานมากที่สุด ขั้นตอนง่ายๆ ดังต่อไปนี้

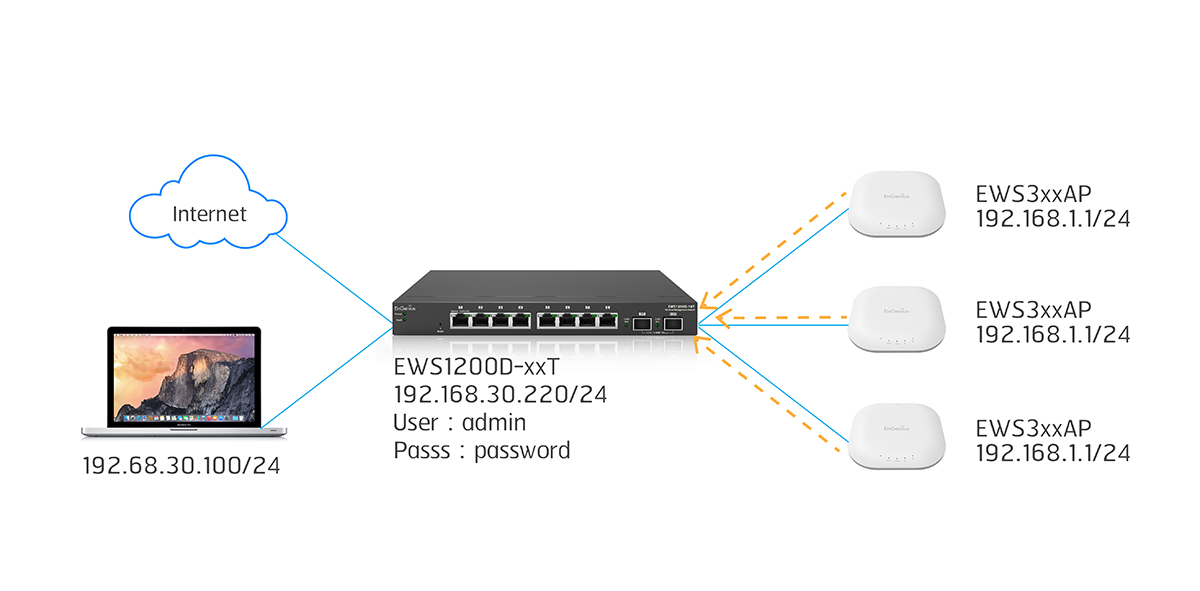

   Step 1     Manage AP join to Controller Switch

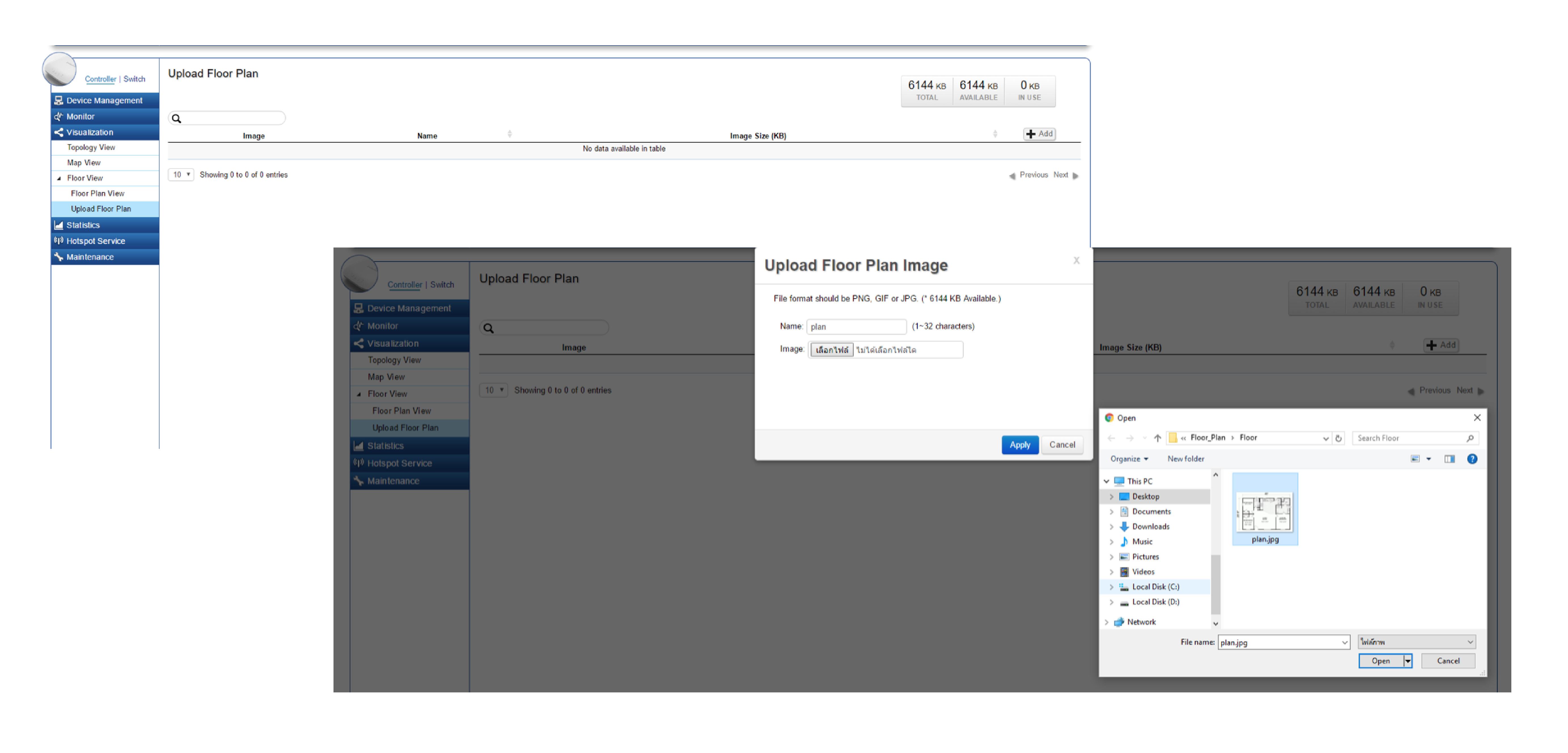

   Step 2     Upload Floor Plan

กำหนดชื่อแบบและเลือกภาพที่ต้องการ (format PNG, GIF or JPG ขนาดไม่เกิน 6118 KB)

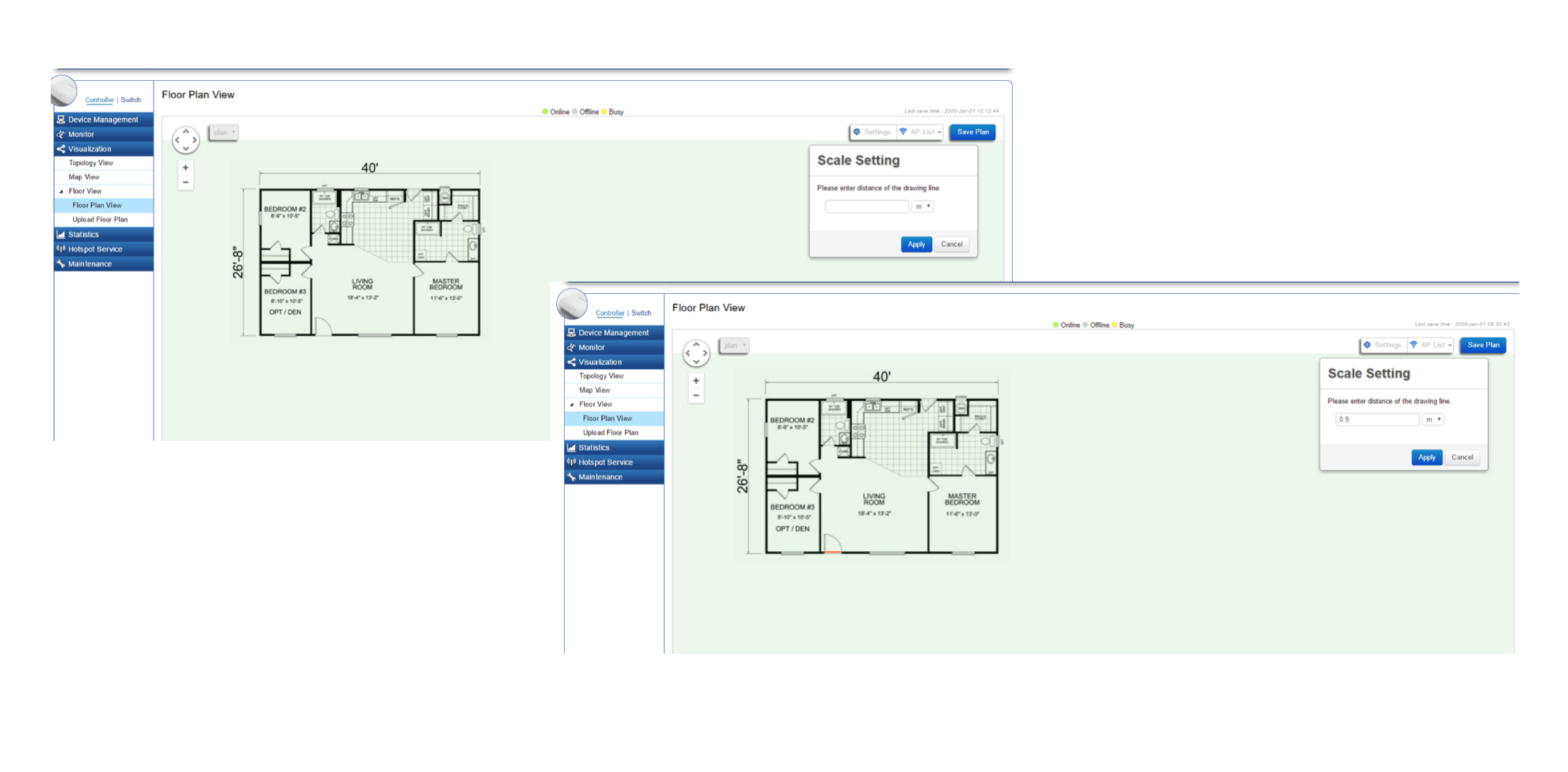

   Step 3     Scale Setting

Floor Plan View > Settings > Scaling Tool กำหนดขนาดของ Plan เพื่อช่วยในการ Simulate

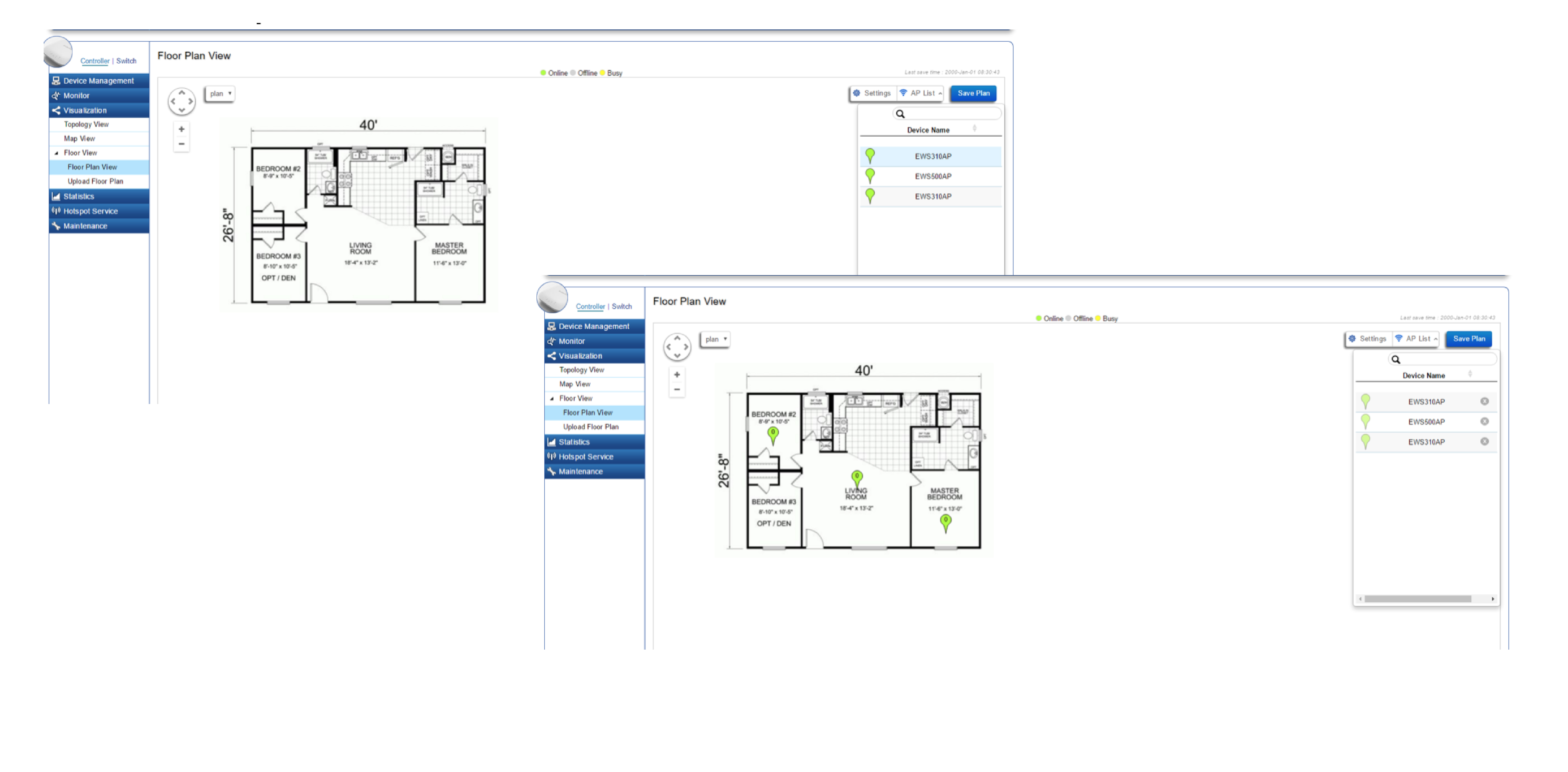

   Step 4     Setting AP

Floor Plan View > AP List แสดง AP ทั้งหมดที่สามารถ manage ได้ ลาก และวางที่ Plan ตามจุดที่ต้องการ

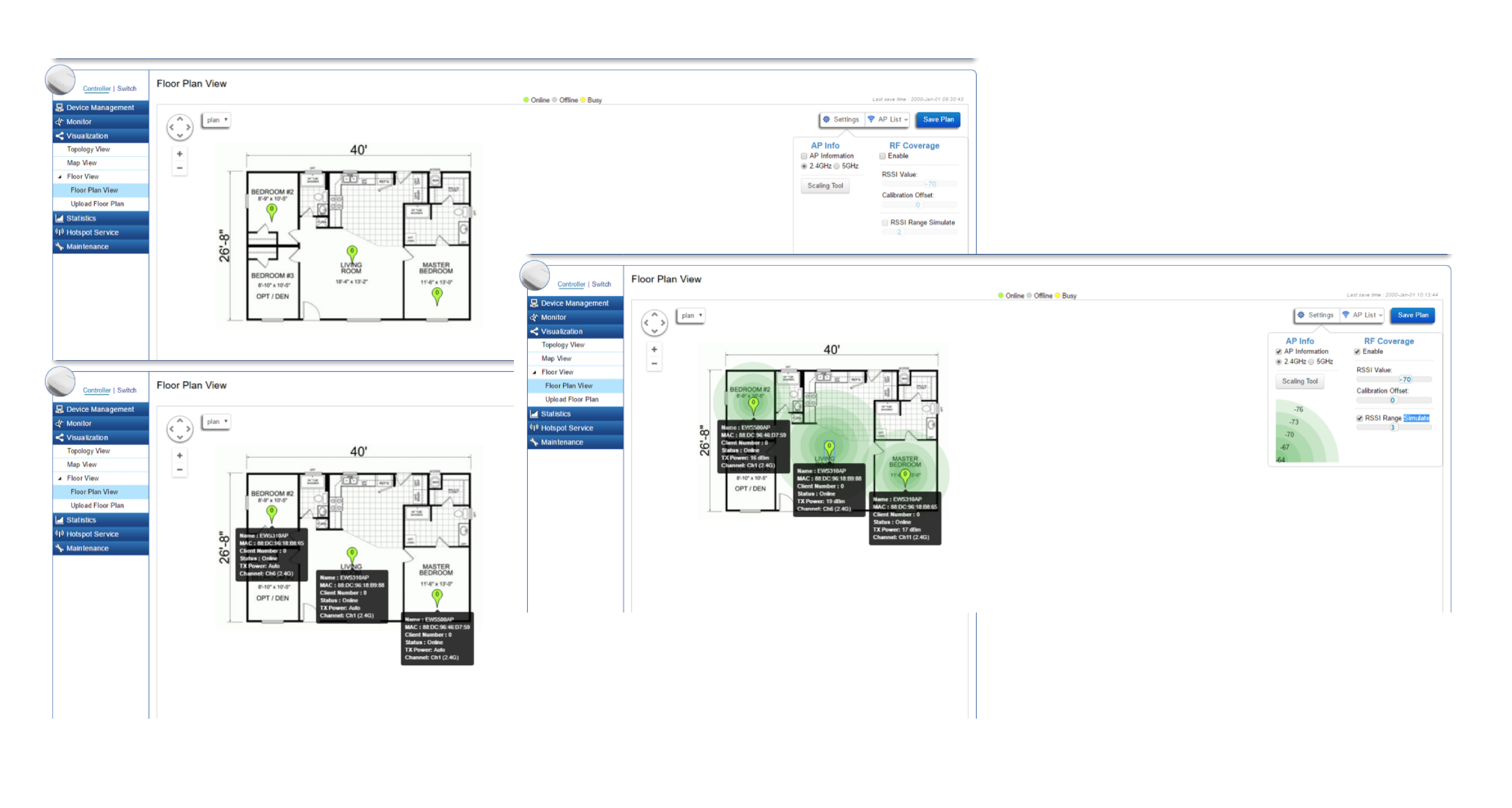

   Step 5     Simulate

Floor Plan View > Settings แสดง AP Information , RF Coverage เพื่อ Simulate ประสิทธิภาพการทำงานของ AP ช่วยให้การตั้งค่าง่ายและเหมาะสมกับงานมากที่สุด
